imx6ull lvgl 移植

nixgnauhcuy2023-10-252023-10-25

1 前言

学习基于 I.MX6ULL 平台的 LVGL GUI 移植。

系统： arch linux
工具： nxp-uuu-qt-tool
硬件：正点原子 I.MX6ULL 开发板、LCD 800*480
软件： linux 内核 5.4.21、lvgl 和 lvgl drivers release/v8.3 以及 LVGL for frame buffer device
JFlash

下述演示都是基于 win11 wsl2 debian 系统

首先，克隆 lv_port_linux_frame_buffer 仓库，命令如下：

1
2
3

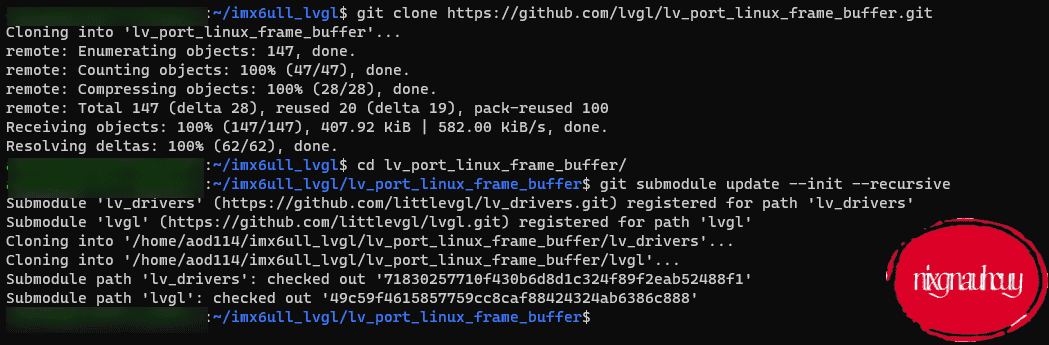

git clone https://github.com/lvgl/lv_port_linux_frame_buffer.git
cd lv_port_linux_frame_buffer/

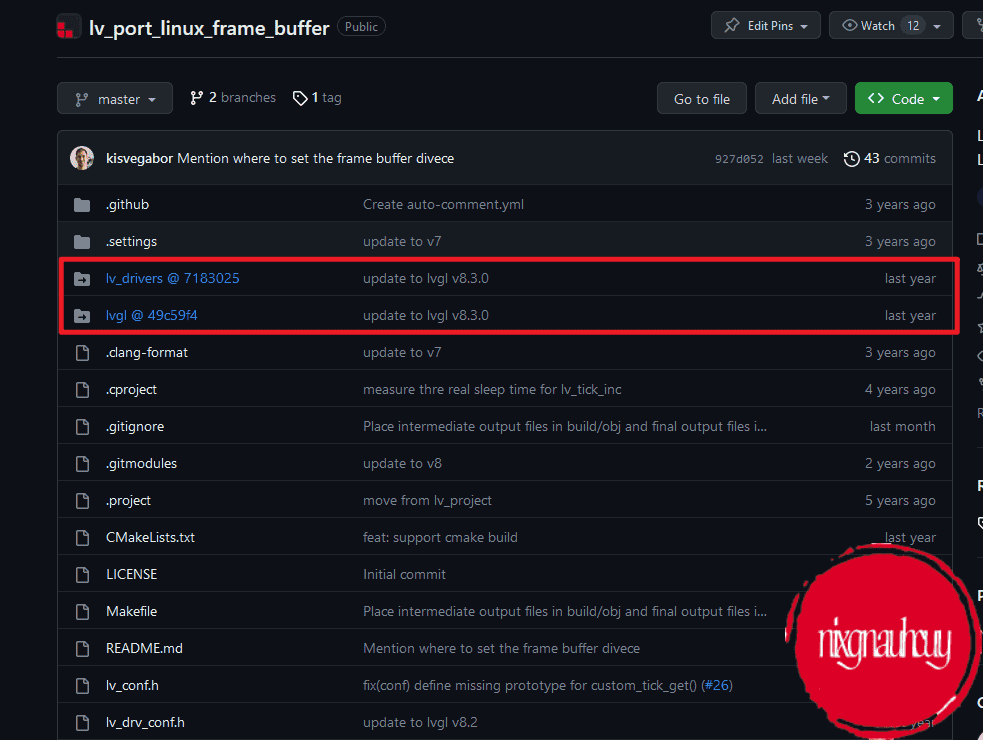

git submodule update --init --recursive

上述命令，克隆了 lvgl 的 lv_port_linux_frame_buffer 仓库，完成后进入该文件夹，git clone 并没有将子模块 lvgl 和 lv_drivers 一起克隆，所以我们使用 git submodule update 将子模块一起拉取下来。

然后输入下述命令，先编译一下：

make

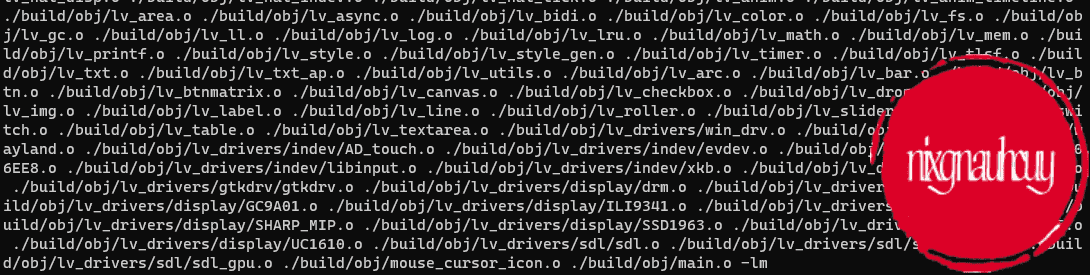

编译完成后，会在当前路径下，生成 build 文件夹，里面分别有 bin 和 obj 文件夹，用于存放输出的 bin 文件，和 obj 编译文件。

原先编译是没有对编译文件和输出文件做整理，后面我给该仓库提交了 PR 请求，没想到很快就被合并了，好评拉满。

到这一步，编译没问题后，基本准备工作就完成了，接下来开始移植。

首先，更改我们的编译工具，因为 I.MX6ULL 是 arm 架构的，所以我们要更改使用的工具链。

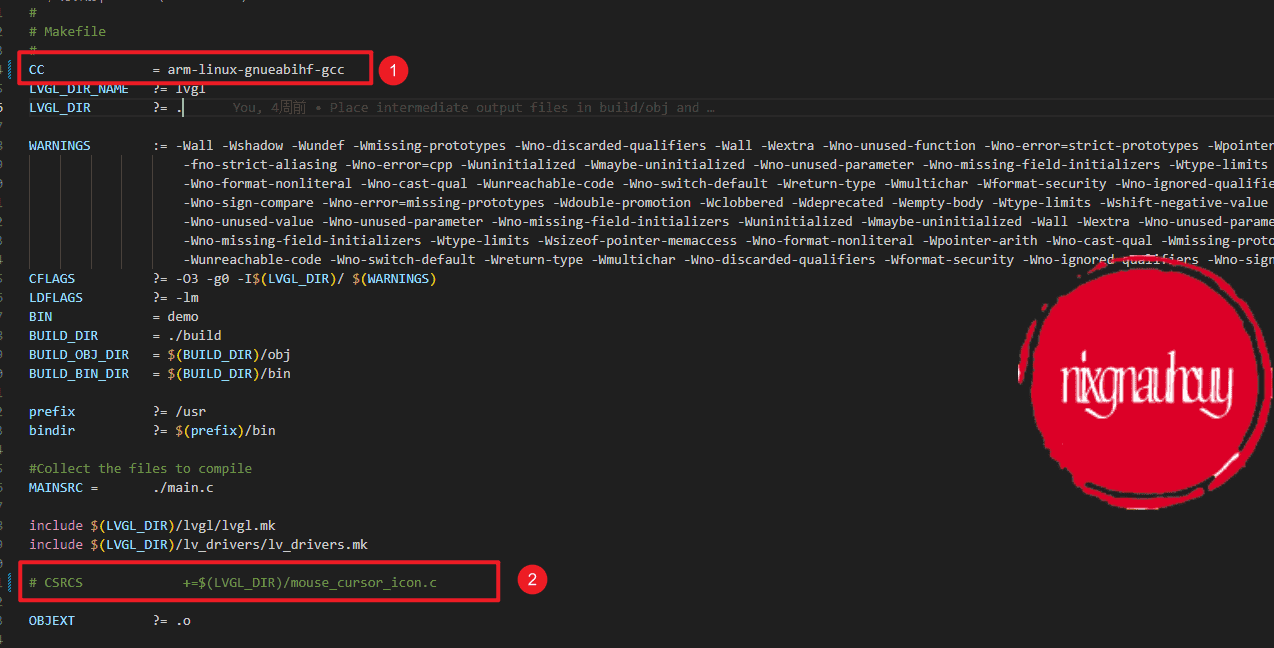

打开 Makefile 修改两个点，

更改完，还不需要 make 重编译，因为还没修改完，这个时候编译会报错。

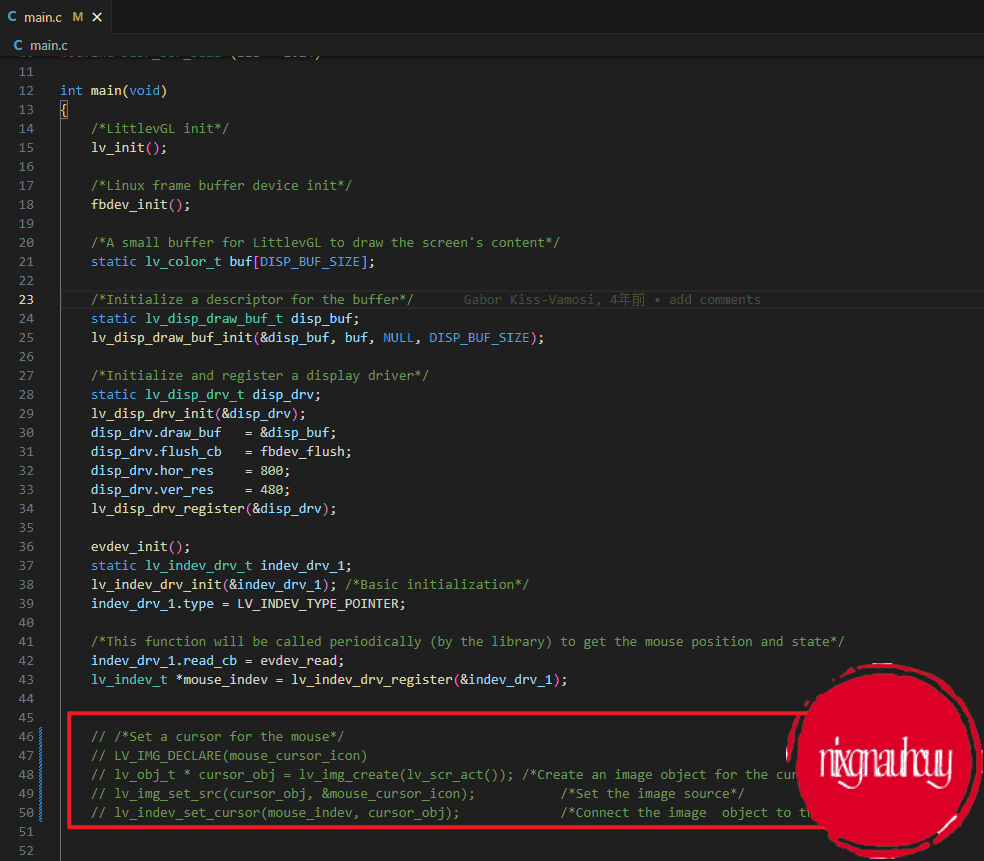

接下来更改 main.c，注释掉鼠标相关代码，

修改完成后，我们就可以重新输入 make clean 和 make 指令重新编译下，附上修改编译链的对比图：

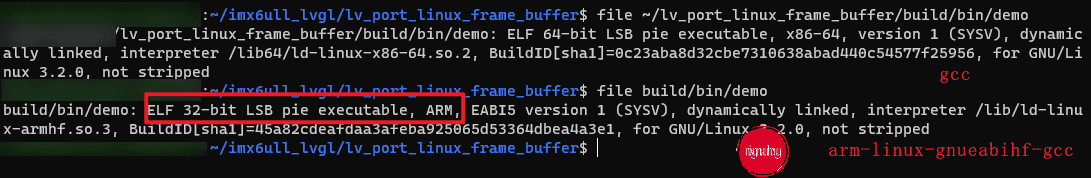

使用 `file`` 确定文件类型是否是 32 位 arm 的可执行文件，这才是我们最终要执行的文件。

别着急，还没修改完，接下来我们修改对应的配置文件。

lv_conf.h 该文件无需修改，如果有需要定制修改的，可以对照注释修改。

lv_drv_conf.h 这个需要修改，这里的变动会直接影响到显示和触摸，

定位到 USE_EVDEV 中，修改为当前 linux 设备对应的触摸驱动，这里我是 /dev/input/event1，这里默认用的 event10，要结合自己的设备修改。
定位到 USE_FBDEV 中，修改为当前 linux 设备对应的显示驱动，这里我是 /dev/fb0，这里默认用的 fb0，要结合自己的设备进行修改，这里我默认即刻。

修改完成后，重新编译一下工程。

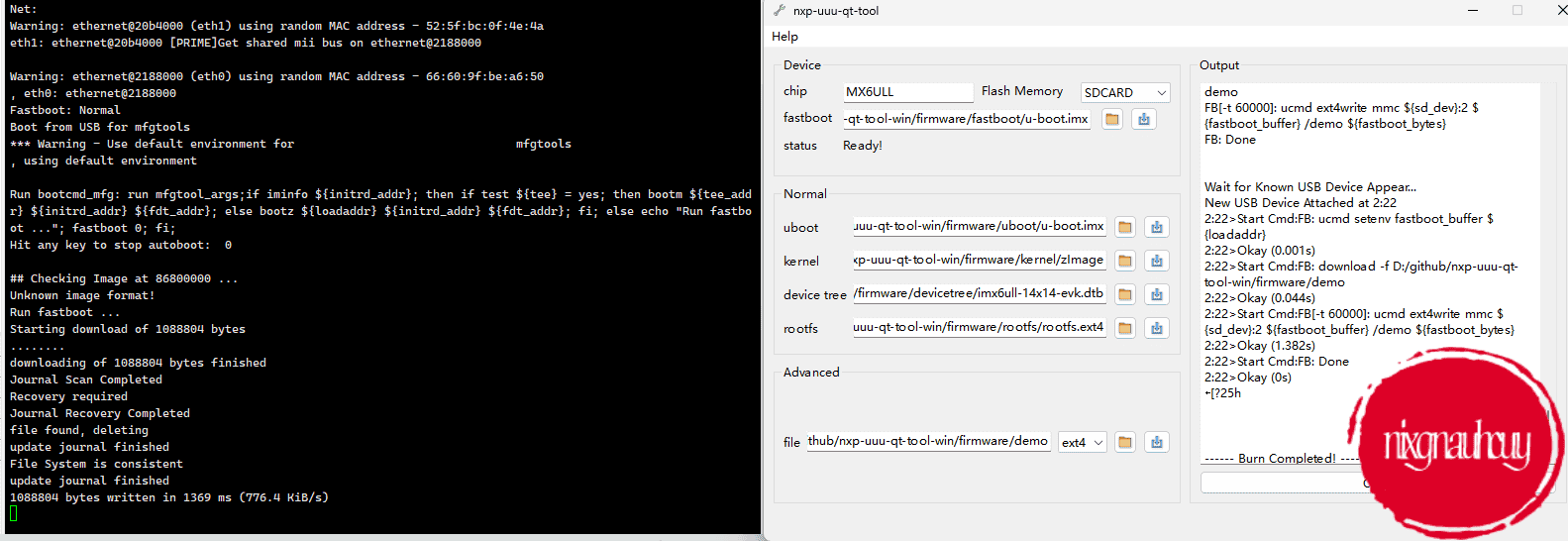

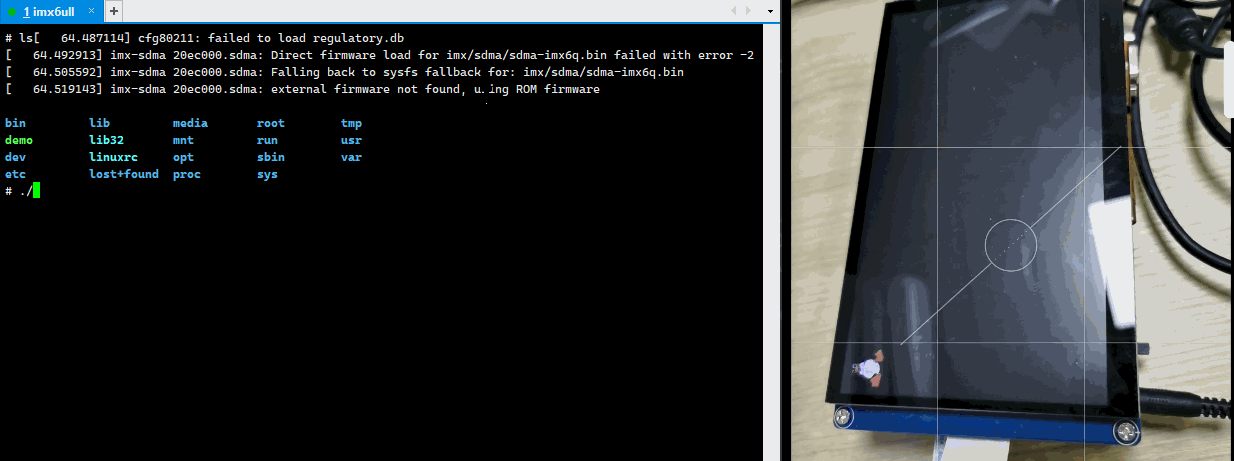

到这里基本就完成了，整个过程基本没有什么难点。
