CC2640 仿真烧录方式

1 前言

简单记录下调试 Ti CC2640 时，所使用的仿真烧录器的烧录方式。

2 开发环境

  • win11
  • IAR Embedded Workbench IDE - Arm 8.32.1
  • JFlash

3 仿真器

注：市面上的盗版 JLINK ARM V8、 ARM V9 这些似乎均不支持 cJtag 功能，使用二线模式的时候需要注意自己用的 JLink 是否支持。

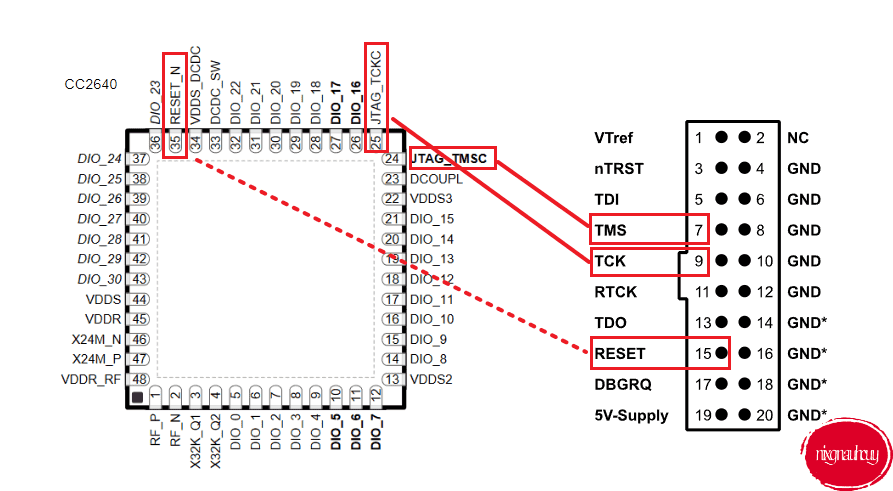

使用 JLink EDU，通过二线模式烧录仿真，需要 JLink 支持 cJtag 功能，连线上只需连接 TMS、TCK、VCC 和 GND 即可，RESET 脚可接可不接，为了方便使用，最好还是接上。


3.1 XDS110

使用 XDS110 时，同样可以使用 cJtag 功能，连接 TMS、TCK 和电源地以及 RESET，接法和上面 J-Link 一致。

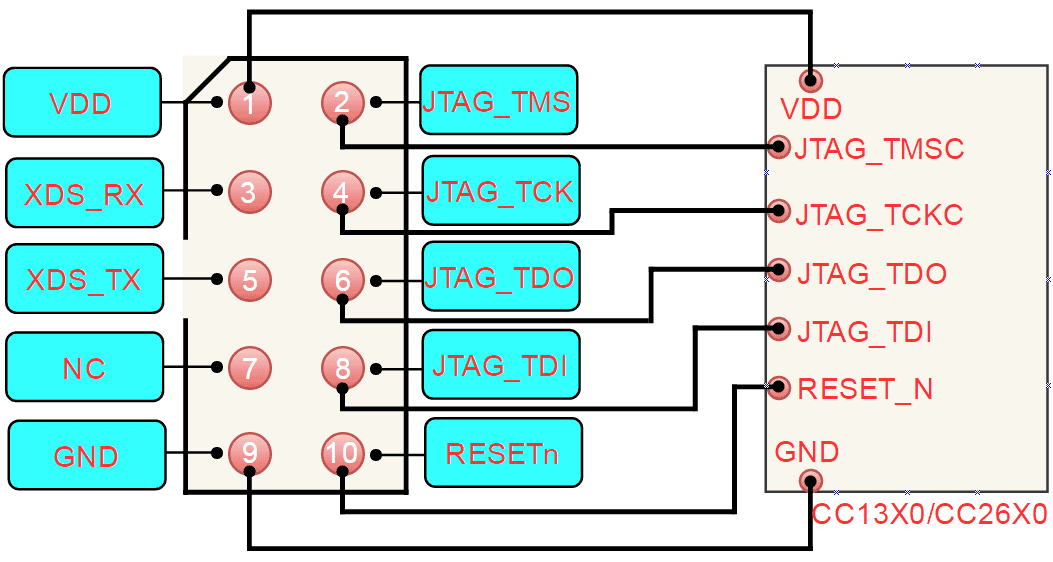

也可以使用 Jtag 接法，不过目前用的板子没有引出那么多口，所以未使用该方式，附上参考连接图：


4 仿真和烧录

4.1 IAR

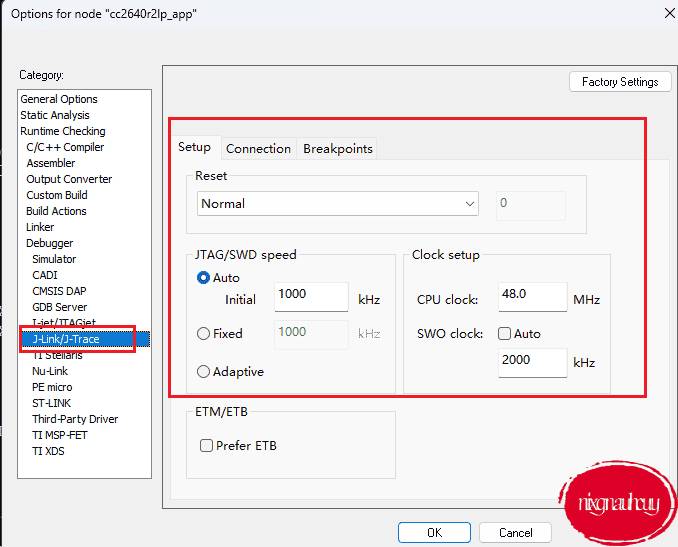

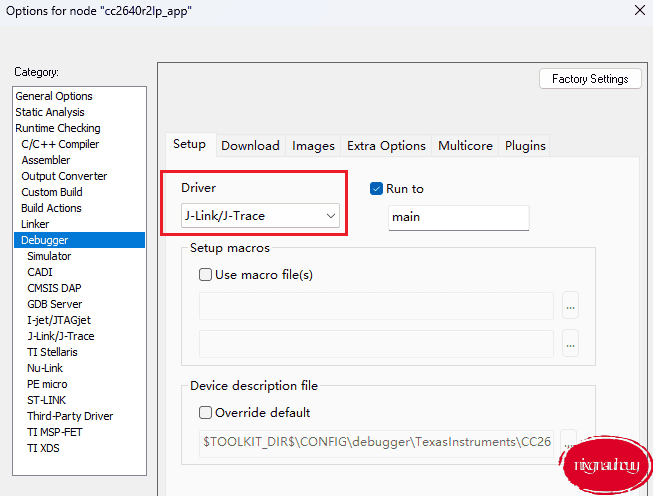

使用 IAR 对 CC2640 项目进行仿真烧录时，需要根据选择的仿真器进行配置，上述 JLINK 和 XDS110 仿真器均可使用，在 IAR 工程中，右键项目 - Options - Debugger，不同仿真器配置如下：

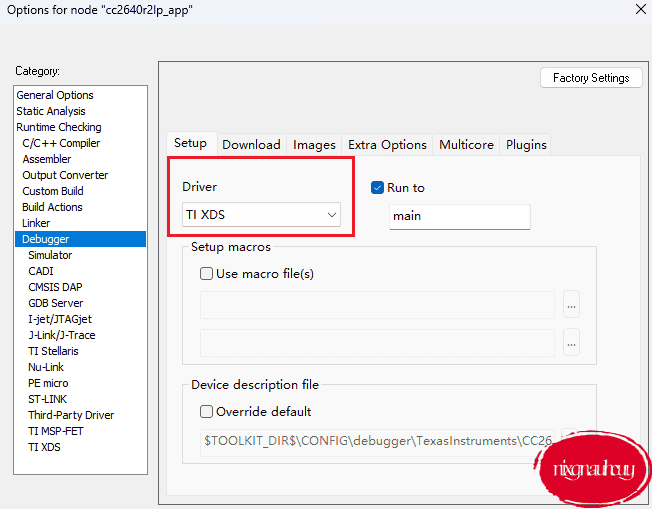

4.1.2 XDS110

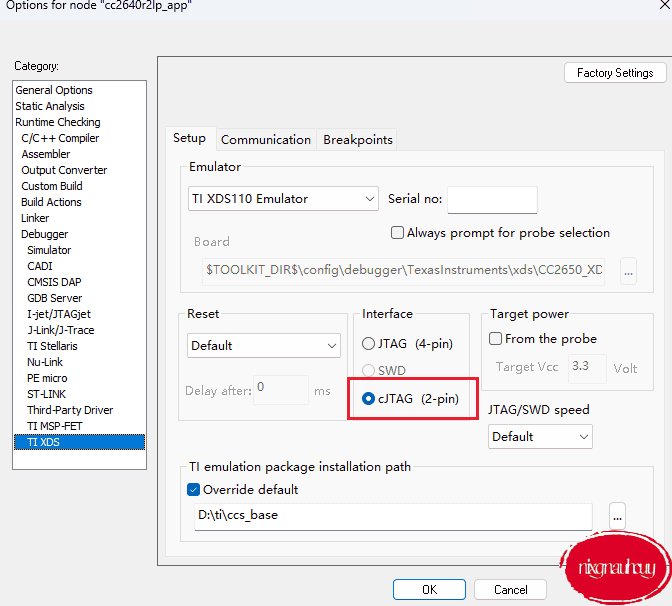

这里用的是 cJTAG 方式，所以需要勾选 cJTAG（2-pin）。

4.2 JFlash

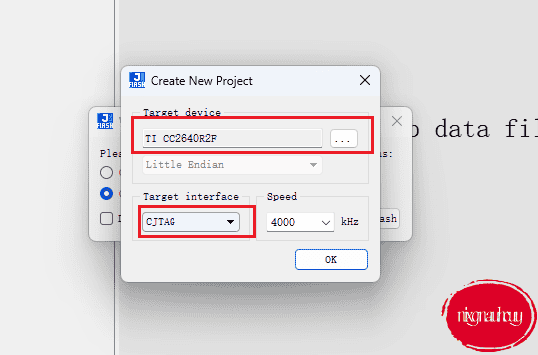

JFlash 仅 JLInk 可用，用来烧录个人感觉还是很方便的，配置如下：

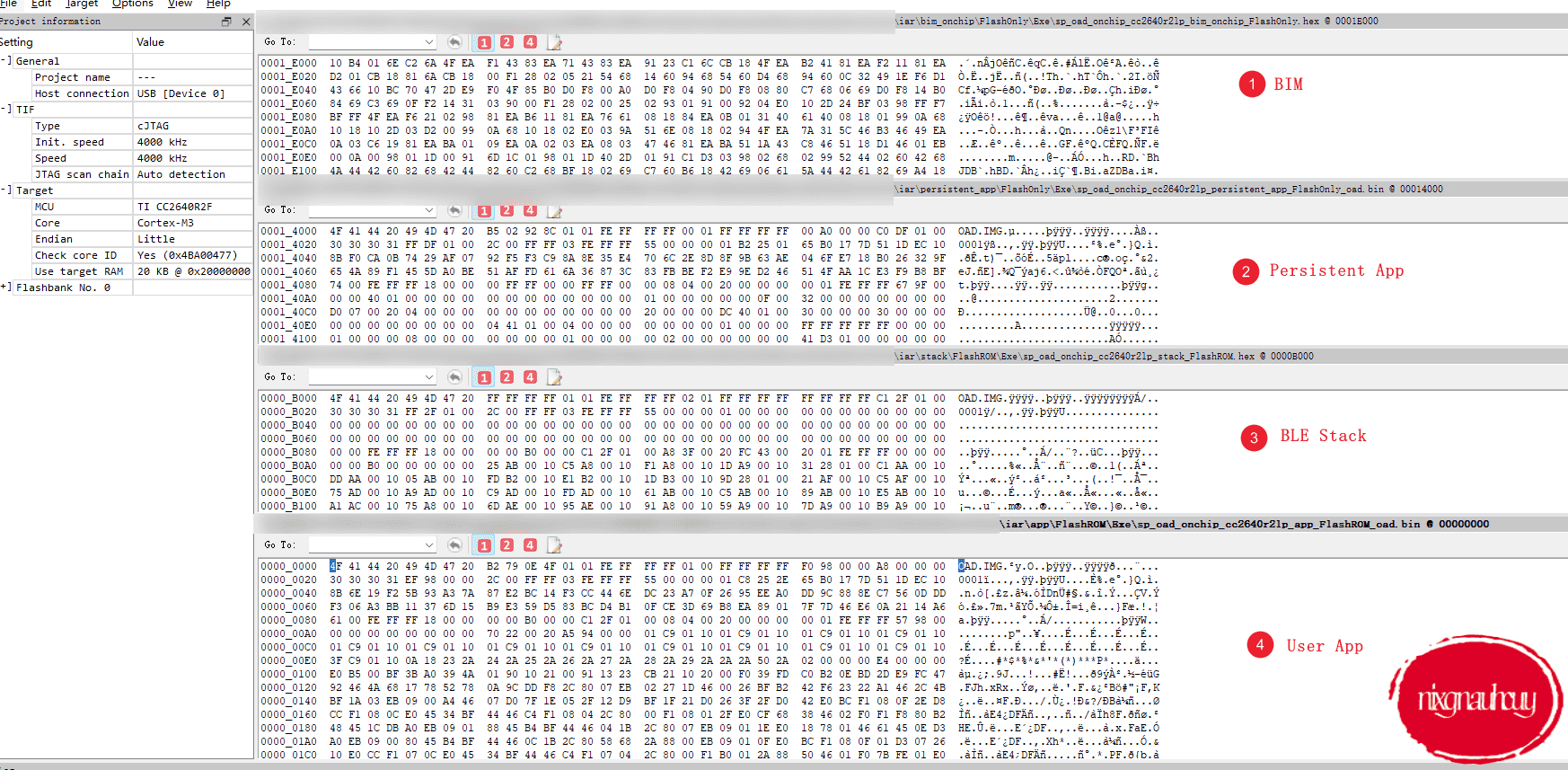

通过快捷键 F4 擦除芯片后，分别将四个固件按顺序 F7 烧入芯片后，重新复位或上电即可。

5 结语

上述都是针对我的使用场景做的一些笔记，所以例如 Ti 的 CCS 仿真烧录这些我就没写。
